Projekty

V této sekci stránek naleznete zadání pro vzorové projekty (úkoly), na kterých si ověříte své získané znalosti a dovednosti pro tvorbu návrhu plošných spojů pomocí softwaru Eagle Light.

Následující knihovnu *.lbr nejdříve extrahujte a pak vložte do C:\Program Files\EAGLE-6.5.0\lbr\vlastni knihovny\ nebo C:\Program Files (x86)\EAGLE-6.5.0\lbr\vlastni knihovny\, složku vlastni knihovny musíte samozřejmě nejdříve vytvořit.

• vzorove_projekty_knihovna.zip - Upravena knihovna součástek pro tvorbu vzorových projektů.

P02 - Spínač se třemi tranzistory

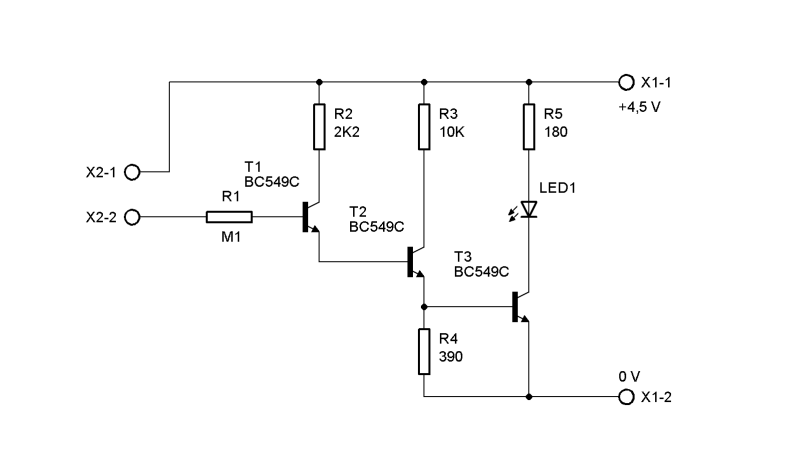

Toto zapojení je provedeno tak, že emitor tranzistoru T1 není spojen přímo s mínus pólem zdroje, ale je připojen na bázi trazistoru T2. Tímto je dosaženo mnohem větší citlivosti. Spojením vývodů 2-1 a 2-2 vodičem se uvede do vodivého stavu tranzistor T2 a následně tranzistor T3. Následně dojde k rozsvícení LED diody...

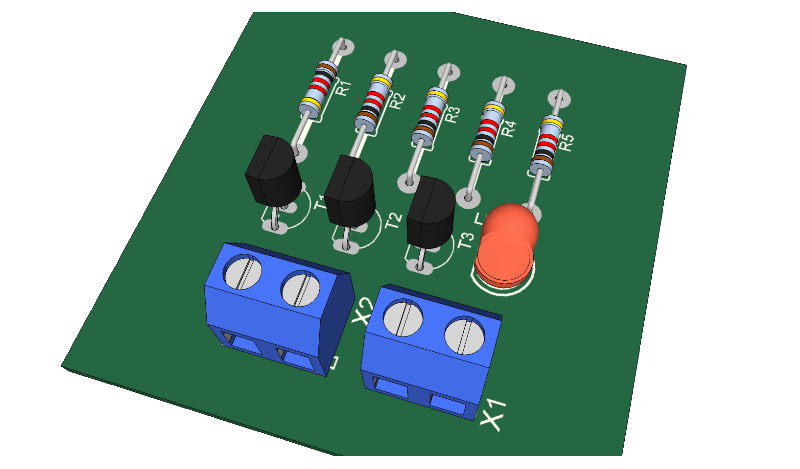

Dané schéma překreslete v editoru schématu programu Eagle. Z knihovny vyberte součástky dle seznamu a vytvořte návrh plošného spoje. Vytvořený projekty podle zadání a dodržení veškerých zásad odevzdejte svému vyučujicímu.
